Paano Gumagana ang Compressed Air Dryers sa Truck Brake Air Systems? Isang Kumpletong Gabay

Buksan ang balbula ng paagusan sa tangke ng hangin ng traktor pagkatapos ng isang mahalumigmig na gabi at bumubuhos ang tubig. Ang pedal ng preno ay parang spongy, ang mga linya ng hangin ay nagpapakita ng isang manipis na layer ng hamog na nagyelo, at ang silid ng preno ng tagsibol sa trailer ay naglalabas ng mas mabagal kaysa sa nararapat. Ito ang mga sintomas ng isang ugat na sanhi: kahalumigmigan sa loob ng compressed air system. Ang sangkap na pumipigil sa pinsalang ito ay ang compressed air dryer. Gumagana ito sa pamamagitan ng pagpapababa ng pressure dew point ng compressed air. Ang mainit, puspos na hangin mula sa compressor ay pumapasok sa dryer, kung saan ito ay pinalamig kaya ang singaw ng tubig ay namumuo sa mga droplet, ang likido ay pinaghihiwalay at nalilinis, at ang hangin ay dumaan sa isang desiccant bed na kumukuha ng natitirang singaw bago ang hangin ay umabot sa mga reservoir ng preno. Sa isang komersyal na sasakyan, ang prosesong ito ay umuulit sa bawat cycle ng compressor, at kapag ang dryer ay huminto sa paggawa nito, ang braking system ang unang magdurusa.

Ano ang Ginagawa ng Compressed Air Dryer sa isang Truck Air Brake System

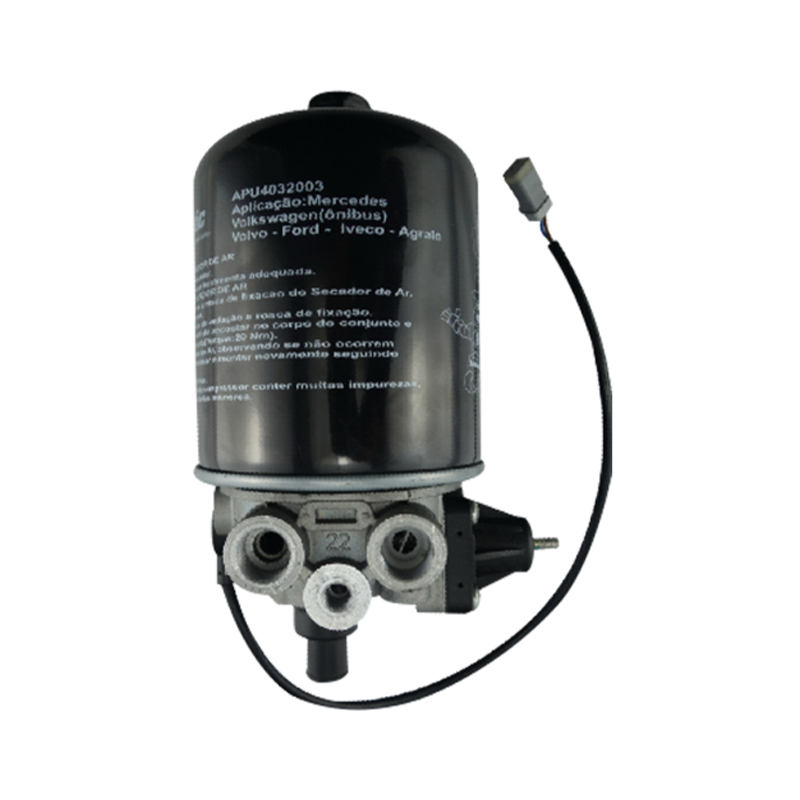

Ang air dryer ay nakaupo sa pagitan ng compressor at ang unang reservoir, karaniwang tinatawag na wet tank. Ang gawain nito ay tiyakin na ang hangin na nakaimbak sa mga reservoir ay nananatiling tuyo nang sapat na walang tubig na namumuo sa pinakamababang temperatura na makikita ng sasakyan sa serbisyo. Kinulong din nito ang isang bahagi ng langis at mga solidong kontaminant na naglalakbay kasama ng naka-compress na hangin, na nagsisilbing unang linya ng proteksyon para sa mga downstream valve at chamber.

Kapag kumukuha ang compressor sa hangin sa atmospera, kumukuha din ito ng singaw ng tubig. Sa 25°C at 60% na relatibong halumigmig, bawat cubic meter ng ambient air ay mayroong humigit-kumulang 14 na gramo ng tubig. Ang isang tipikal na truck compressor na may libreng air delivery na 400 hanggang 600 liters kada minuto ay maaaring itulak ang 0.5 hanggang 1.5 litro ng singaw ng tubig sa sistema ng preno sa loob ng 8 oras na shift, depende sa duty cycle. Kung walang mabisang pagpapatuyo, ang tubig ay namumuo sa loob ng mga tangke, dumadaloy sa foot brake valve at mga relay valve, naghuhugas ng grasa mula sa mga gumagalaw na bahagi, naninira sa loob ng spring brake chamber, at nagyeyelo sa mga linya kapag bumaba ang temperatura sa ibaba ng zero.

Ang sukat na naglalarawan kung gaano katuyo ang hangin ay tinatawag na pressure dew point. Ito ang temperatura kung saan ang singaw ng tubig ay nagsisimulang mag-condense sa kasalukuyang presyon ng system. Halimbawa, kung ang isang dryer ay naghahatid ng hangin na may pressure dew point na -20°C sa 10 bar, hindi mabubuo ang condensation hanggang sa bumaba ang temperatura ng hangin sa -20°C. Ang isang dryer na may rating na -40°C ay nagbibigay ng malaking margin sa kaligtasan kahit na sa matinding mga kondisyon ng taglamig. Ang mga pamantayan sa regulasyon para sa mga air brake system, kabilang ang FMVSS 121 sa North America at ECE R13 sa buong mundo, ay nangangailangan na ang mga brake system ay manatiling gumagana sa mga inaasahang temperatura ng operating, na epektibong nag-uutos ng pag-alis ng moisture mula sa compressed air supply.

Paano Gumagana ang Compressed Air Dryer

Ang lahat ng naka-compress na air dryer ay may parehong layunin: alisin ang sapat na singaw ng tubig upang ang hangin ay manatiling tuyo sa pinakamababang inaasahang operating temperature. Ang paraan ng kanilang pagkamit nito ay nakasalalay sa teknolohiya. Sa mga sistema ng air brake ng komersyal na sasakyan, ang nangingibabaw na teknolohiya ay ang desiccant dryer, at ang prinsipyong gumagana nito ay maaaring ilarawan sa tatlong yugto.

Sa panahon ng compression stroke, ang temperatura ng hangin ay tumataas sa 150-180°C. Sa temperaturang ito, ang hangin ay nagtataglay ng mas maraming singaw ng tubig kaysa kaya nito sa temperatura ng kapaligiran. Ang unang gawain ng dryer ay ang pagbaba ng temperatura upang ang singaw ay namumuo. Ang pangalawang trabaho ay paghiwalayin at ilabas ang likidong tubig. Ang ikatlong trabaho ay upang makuha ang natitirang singaw na nasuspinde pa rin sa hangin pagkatapos ng paghihiwalay.

Stage 1: Paglamig at paghalay

Ang mainit na hangin mula sa compressor ay pumapasok sa dryer housing at dumadaan sa isang cooling section. Sa maraming truck dryer, ang hangin ay sumusunod sa isang mahabang landas sa pamamagitan ng isang cooling coil o sa paligid ng isang gitnang butas kung saan ang isang finned heat exchanger ay nagpapalabas ng init. Habang bumababa ang temperatura ng hangin, bumabagsak nang husto ang kapasidad nitong humawak ng singaw ng tubig. Ang labis na singaw ay nagbabago ng estado at nagiging maliliit na patak ng likidong tubig, eksakto tulad ng tubig na nabubuo sa isang malamig na lata ng inumin sa tag-araw.

Stage 2: Paghihiwalay at paglilinis ng kahalumigmigan

Ang mga patak ay mas mabigat kaysa sa daloy ng hangin, kaya't sila ay itinatapon sa labas ng daloy sa pamamagitan ng pagbabago ng direksyon, isang baffle, o isang centrifugal separator. Ang nakolektang tubig ay bumabagsak sa ilalim na silid ng dryer. Mula doon, ito ay ilalabas sa panahon ng yugto ng paglilinis. Kapag ang presyon ng system ay umabot sa governor cut-out setting, ang compressor ay nag-aalis at ang dryer ay bumubuhos sa atmospera. Ang purge valve ay bubukas sa loob ng isa hanggang tatlong segundo, at ang isang maliit na halaga ng dry compressed air mula sa reservoir ay lumalawak pabalik sa dryer, na nagtutulak sa nakolektang tubig palabas sa purge exhaust. Ito ang puffing sound na maririnig mo mula sa isang truck air dryer sa panahon ng normal na operasyon.

Stage 3: Desiccant adsorption

Pagkatapos ng paghihiwalay, ang hangin ay naglalaman pa rin ng singaw ng tubig. Pagkatapos ay dumadaloy ito paitaas sa pamamagitan ng isang desiccant cartridge na puno ng activated alumina at, sa ilang mga disenyo, isang maliit na halaga ng molecular sieve. Ang mga materyales na ito ay naglalaman ng milyun-milyong microscopic pores, at ang pore surface ay umaakit ng mga molekula ng tubig sa pamamagitan ng adsorption. Ang mga molekula ng tubig ay kumakapit sa mga dingding ng butas ng butas at nananatili doon sa pisikal, hindi sa kemikal. Ang hangin na umaalis sa tuktok ng desiccant bed ay may pressure dew point sa pagitan ng -20°C at -40°C, depende sa volume ng media, temperatura ng pumapasok, at rate ng daloy ng hangin.

Pagbabagong-buhay: kung paano ni-reset ng dryer ang sarili nito

Ang desiccant ay hindi nauubos sa panahon ng drying cycle, ngunit ito ay umaabot sa punto kung saan hindi na ito makahawak ng mas maraming tubig. Iyon ang dahilan kung bakit muling nabuo ang dryer. Kapag ang compressor ay nag-unload at ang dryer ay bumubuhos sa atmospera, ang isang bahagi ng tuyong hangin mula sa reservoir ay lumalawak pabalik sa desiccant bed sa reverse direksyon. Dahil ang pinalawak na hangin ay may napakababang moisture content, sinisipsip nito ang tubig mula sa desiccant surface at dinadala ito sa pamamagitan ng purge valve. Pagkatapos ng ilang segundo, ang kama ay tuyo at handa na para sa susunod na cycle. Ang prosesong ito ng purge-regen ay ganap na awtomatiko at hinihimok ng pagkakaiba ng presyon na mayroon na sa sistema ng pagpepreno.

Mga Uri ng Compressed Air Dryers Kung Kumpara

Ang mga desiccant dryer ay hindi lamang ang magagamit na teknolohiya. Gumagamit ang iba't ibang industriya ng iba't ibang uri ng mga dryer, at nakakatulong itong maunawaan kung saan magkasya ang bawat isa at kung bakit ginagamit ang desiccant na disenyo sa mga trak.

Ang mga pinalamig na dryer ay karaniwan sa mga nakapirming pang-industriya na halaman kung saan ang temperatura ng kapaligiran ay bihirang bumaba sa ibaba ng pagyeyelo. Ang mga membrane dryer ay angkop sa mga application na mababa ang daloy na humihingi ng pare-parehong pagkatuyo nang walang power input. Ginagamit ang mga deliquecent dryer kung saan mas mahalaga ang pagiging simple kaysa sa pagganap ng dew point. Para sa mga trak, bus, at trailer, ang desiccant dryer ay ang tanging opsyon na pinagsasama ang -40°C dew point sa isang compact, self-contained na pakete.

Bakit Ang mga Desiccant Dryer ang Pamantayan para sa Mga Komersyal na Sasakyan

Gumagana ang mga trak mula sa init ng disyerto hanggang sa malamig na arctic. Ang isang pinalamig na dryer ay maaari lamang magpababa ng dew point sa humigit-kumulang 3°C, na nangangahulugan na ang hangin ay magiging puspos sa sandaling ang temperatura ay bumaba nang malapit sa pagyeyelo. Sa isang sasakyan na pumarada magdamag sa -20°C, na hahantong sa condensation sa loob ng mga balbula ng preno at yelo sa mga linya sa umaga.

Nilulutas ng mga desiccant dryer ang problemang ito dahil makakamit nila ang pressure dew point na -40°C sa isang compact, na naka-mount sa sasakyan na pakete. Ginagawa ng desiccant media ang trabaho nang walang gumagalaw na bahagi, at ginagamit ng purge cycle ang pressure differential na mayroon na sa braking system. Ginagawa nitong self-contained ang desiccant dryer, maaasahan sa malawak na hanay ng temperatura, at diretso sa serbisyo.

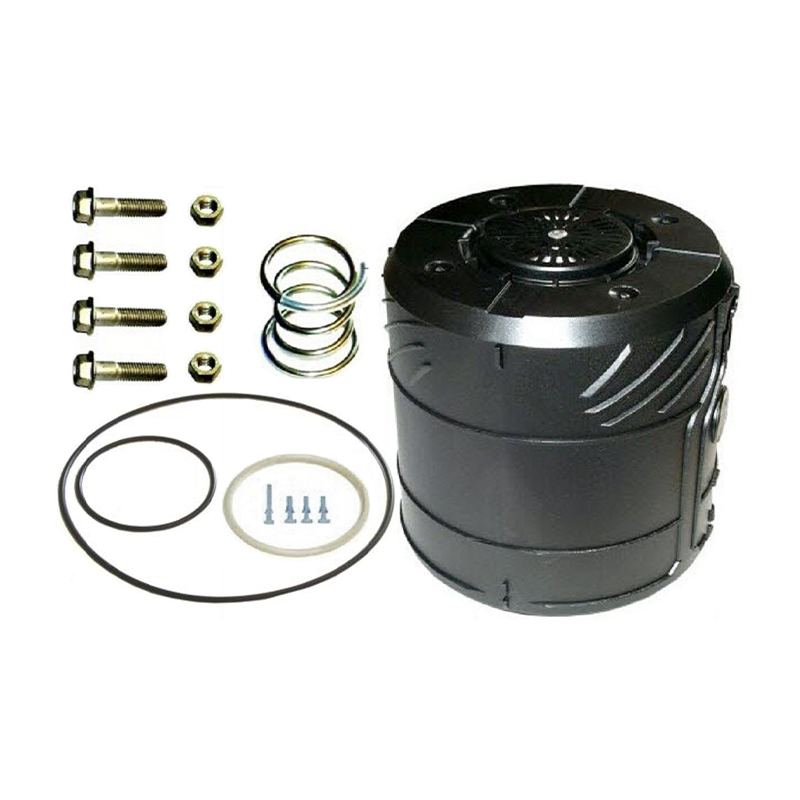

Ang puso ng system ay ang desiccant cartridge. Kapag ang cartridge ay naging saturated, o ang media ay nagsimulang mag-channel, ang pressure dew point ay tumataas at ang moisture ay pumasa. Ito ang dahilan kung bakit ang sariwa, mataas na kalidad na kartutso ay ang pinakadirektang paraan upang panatilihing tuyo ang air system. Ang pag-unawa sa pagkakaiba sa pagitan ng isang gumagana at isang bagsak na yunit ay nagsisimula sa pag-alam sa papel ng sistema ng air dryer ng preno sa air circuit ng iyong sasakyan.

Pagpili ng Tamang Dryer para sa Iyong Fleet

Ang pagpili ng dryer para sa isang trak o trailer ay nakasalalay sa pagtutugma ng kapasidad ng pagpapatuyo sa output ng compressor at ang operating environment.

Mga pangunahing kaalaman sa laki

Magsimula sa libreng air delivery ng compressor. Dapat hawakan ng dryer ang pinakamataas na daloy ng hangin na maaaring gawin ng compressor sa rate na presyon. Masyadong madalas na nagre-regenerate ang isang maliit na dryer, may mas mataas na pagbaba ng presyon, at hinahayaan ang moisture na makalusot nang mas maaga. Ang isang napakalaking dryer ay nagkakahalaga ng higit at tumatagal ng karagdagang espasyo, ngunit ito ay bihirang isang problema.

Presyon at klima

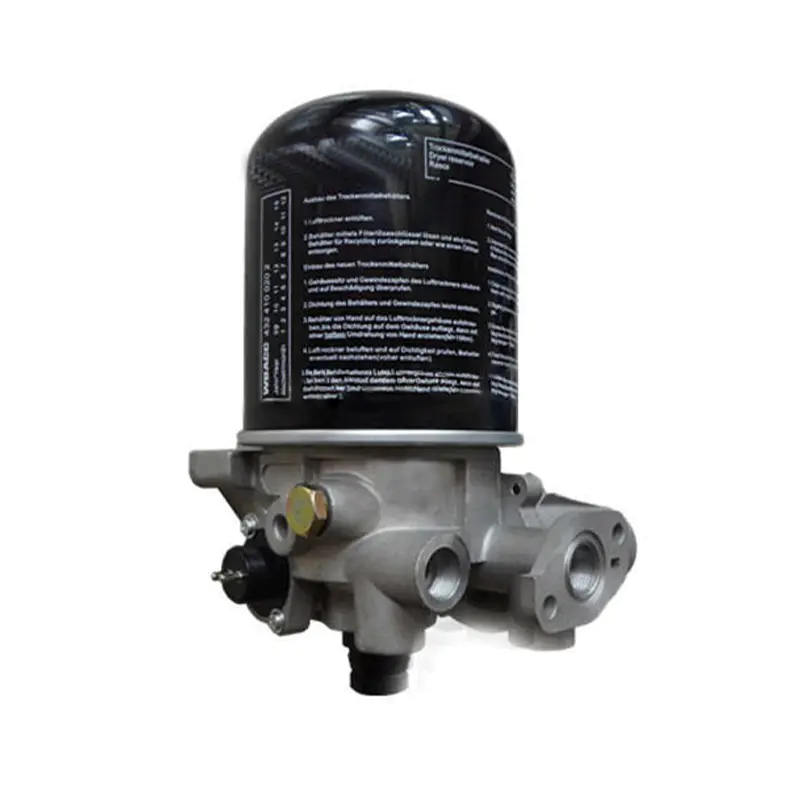

Karamihan sa mga komersyal na sistema ng hangin ng sasakyan ay gumagana sa pagitan ng 8.5 at 12.5 bar. Ang dryer ay dapat na na-rate para sa pinakamataas na presyon ng system, at ang purge valve ay dapat na sukat para sa hanay ng presyon na iyon. Para sa mga fleet na tumatakbo sa malamig na mga rehiyon, inirerekomenda ang isang dryer na may built-in na heater. Pinipigilan ng heater ang purge valve at ang outlet check valve mula sa pagyeyelo at tumutulong sa pagbabagong-buhay sa mababang temperatura sa paligid. Karamihan sa mga truck dryer ay gumagamit ng 12V o 24V na heating element na nag-a-activate kapag naka-on ang ignition.

Pag-mount at mga port

Panghuli, tingnan ang port configuration at mounting position. Ang inlet, outlet, at purge exhaust port ng dryer ay dapat tumugma sa air plumbing ng sasakyan. Kung papalitan mo ang isang kasalukuyang unit, ang paghahambing ng orihinal na numero ng bahagi ay ang pinakamabilis na paraan upang mahanap ang tamang kapalit.

High-Capacity Air Dryer para sa Mga Trak at Traktora Ang kumpletong air dryer na ito ay nababagay sa mga sasakyang may mas mataas na pagkonsumo ng hangin, tulad ng mga traktor na may air suspension. Ang mas malaking desiccant volume nito ay sumusuporta sa matatag na kontrol ng dew point. Tingnan ang Produkto →

Para sa mga sasakyang may mas mataas na air consumption, tulad ng mga traktora na may air suspension at isang trailer air supply, ang isang dryer na may mas malaking desiccant volume ay nagbibigay ng mas mahabang agwat ng serbisyo at mas matatag na dew point control sa buong duty cycle.

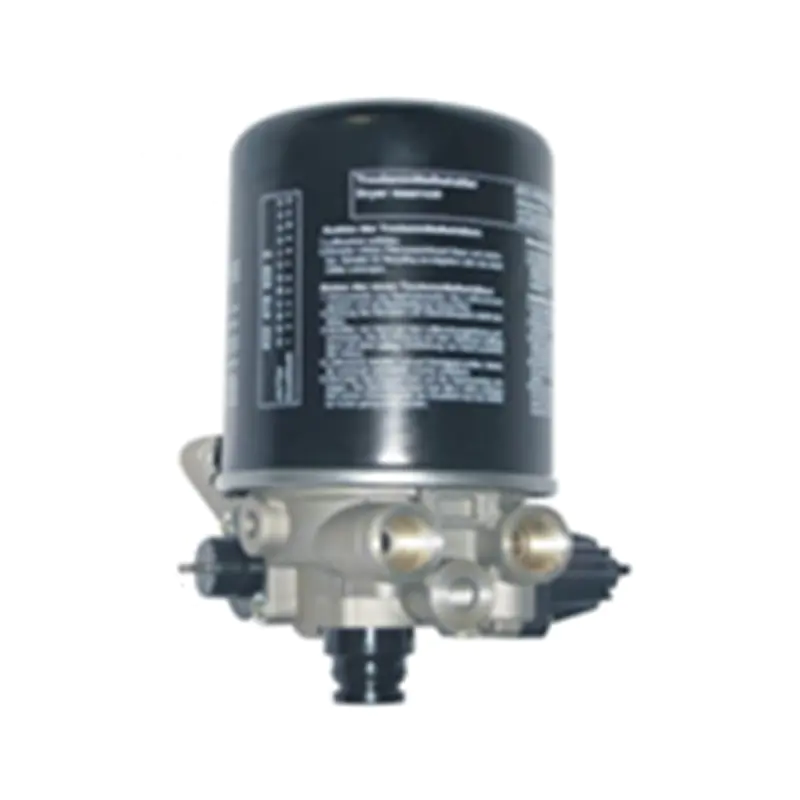

IATF-Certified Air Dryer para sa Mabibigat na Sasakyan Ang air dryer na ito ay nagbibigay ng maaasahang pagpapatuyo para sa mga komersyal na sasakyan. Ito ay binuo ng isang may karanasan na tagagawa at sulit na suriin para sa kapalit o OEM na mga aplikasyon. Tingnan ang Produkto →

Mga Palatandaan na Nangangailangan ng Serbisyo ang isang Dryer o Cartridge

Karamihan sa mga pagkabigo sa dryer ay nagbibigay ng nakikitang mga senyales ng babala bago maapektuhan ang sistema ng pagpepreno. Ang pagsuri sa mga palatandaang ito sa panahon ng regular na pagpapanatili ay maaaring maiwasan ang pagkabigo sa tabing daan.

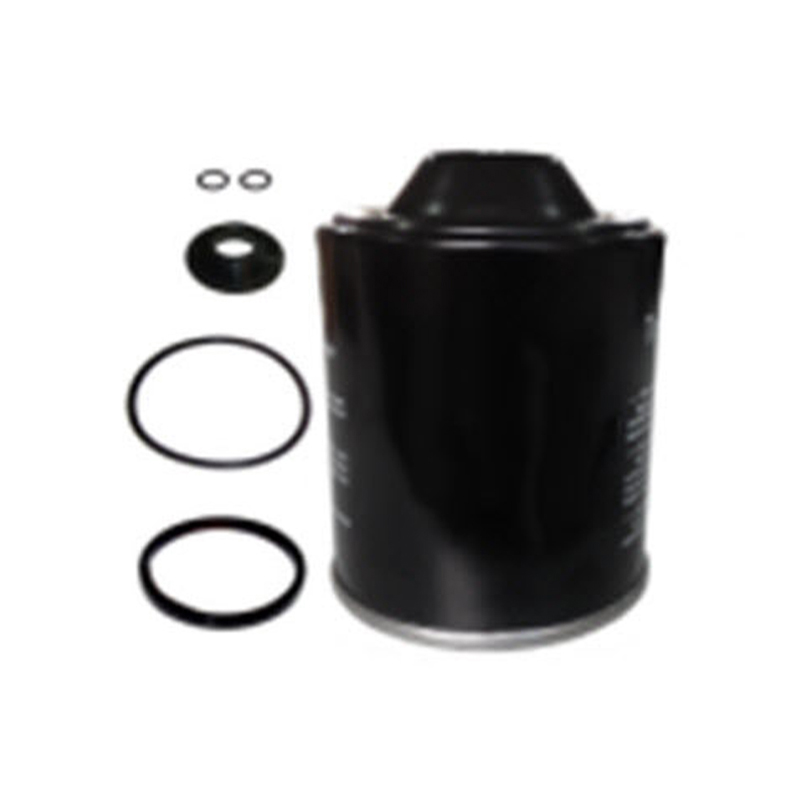

Ang pinakakaraniwang aksyon sa pagpapanatili ay ang pagpapalit ng air dryer cartridge. Karamihan sa mga tagagawa ay nagrerekomenda ng pagitan ng 12 hanggang 24 na buwan, o sa pagitan ng 100,000 at 200,000 km. Sa mga rehiyong may mataas na kahalumigmigan, o sa mga sasakyang may oil carry-over, paikliin ang agwat na iyon. Ang mga detalye ng sukat at pagpili para sa mga kapalit na elemento ay sakop sa aming gabay sa mga air dryer cartridge . Kung ang dryer body mismo ay basag, o ang heater ay nabigo, ang buong pagpupulong ay maaaring kailanganing palitan; sa kasong iyon, itugma ang mounting, laki ng port, at boltahe sa orihinal na numero ng bahagi.

Mga Madalas Itanong

Gaano kadalas dapat palitan ang isang truck air dryer cartridge?

Inirerekomenda ng karamihan sa mga manufacturer tuwing 12 hanggang 24 na buwan, o sa pagitan ng 100,000 at 200,000 km, alinman ang mauna. Ang mga fleet na tumatakbo sa mataas na kahalumigmigan o sa maalikabok na kapaligiran ay dapat paikliin ang pagitan. Kung ang compressor ay nagpapakita ng mga palatandaan ng oil carry-over, palitan kaagad ang cartridge pagkatapos ayusin ang compressor.

Anong pressure dew point ang kailangan ko para sa air brake system ng komersyal na sasakyan?

Para sa pangkalahatang over-the-road operation, -20°C ang minimum na inirerekomendang pressure dew point. Para sa mga fleet na tumatakbo sa malamig na klima, ang dryer na may rating na -40°C ay nagbibigay ng sapat na margin para maiwasan ang condensation at pagyeyelo kahit na matapos ang mahabang overnight stop.

Maaari bang umandar ang isang trak nang walang air dryer?

Ito ay tatakbo nang ilang sandali, ngunit ang pinsala ay pinagsama-sama. Ang halumigmig ay namumuo sa mga tangke, naninira sa mga panloob na balbula, nagyeyelo sa mga linya sa taglamig, at naghuhugas ng pampadulas mula sa mga silid ng preno ng tagsibol. Ang mga resultang pag-aayos, upang walang masabi tungkol sa downtime at panganib sa kaligtasan, ay nagkakahalaga ng maraming beses sa presyo ng isang dryer.

Bakit may langis sa aking air dryer?

Ang langis ay mula sa compressor. Ang mga sira na piston ring, tumutulo na shaft seal, o isang baradong air intake filter ay hinahayaan ang langis na dumaan sa compressed air stream. Binabalot ng langis ang mga butil ng desiccant at hinaharangan ang mga pores, kaya hindi na mabitag ng desiccant ang singaw ng tubig. Dapat ayusin ang compressor bago maglagay ng bagong cartridge, o ang bagong cartridge ay mabibigo nang kasing bilis.

Ano ang tunog ng malusog na purge pulse?

Ang isang malusog na dryer ay gumagawa ng isang matalim na buga ng hangin na tumatagal ng isa hanggang tatlong segundo kapag ang compressor ay bumaba. Kung ang pulso ay nawawala, mas mahina kaysa sa karaniwan, o tuloy-tuloy, ang purge valve ay naharang, ang gobernador ay hindi umiikot nang maayos, o ang purge volume ay masyadong mababa para sa pagbabagong-buhay.

Ang compressed air dryer ay isang invisible component sa kahulugan na ang gumagana ay hindi nangangailangan ng pansin. Nakaupo ito sa pagitan ng compressor at ng mga tangke, tahimik na ibinababa ang dew point sa bawat cycle. Ang pag-unawa sa kung paano ito gumagana ay nagbibigay sa iyo ng diagnostic edge: alam mo kung bakit mahalaga ang purge pulse, kung bakit napuputol ang isang cartridge, at kung bakit hindi maliit na problema ang moisture sa isang drain check. Panoorin ang paglilinis, alisan ng tubig ang mga tangke, palitan ang cartridge ayon sa iskedyul, at pumili ng mga bahagi na tumutugma sa output ng compressor at sa klima na pinapatakbo ng iyong mga sasakyan. Iyan ang pagkakaiba sa pagitan ng air brake system na gumagana sa panahon ng taglamig at isa na nabigo sa pinakamasamang posibleng sandali.
